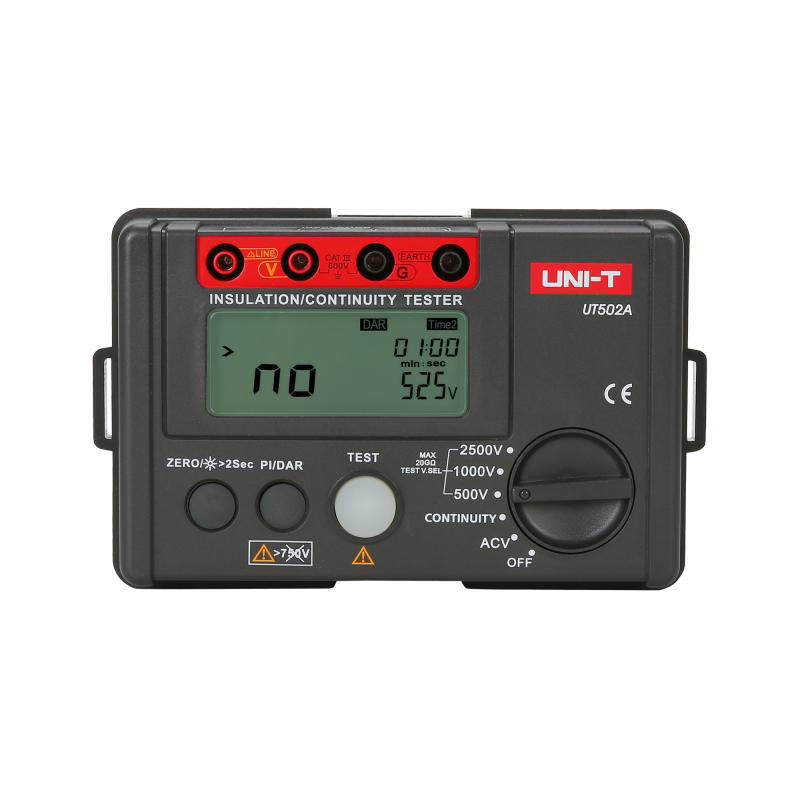

Precyzyjny miernik

Urządzenie przeznaczone do wykonywania testów wytrzymałości izolacji napięć. Pozwala na badanie elementów obwodów elektrycznych i izolacyjnych, których celem jest eliminacja zagrożenia osłabienia izolacji i porażenia prądem elektrycznym.

Cechy urządzenia

• Podświetlany LCD
• Możliwość określania stanu baterii
• Możliwość zamrożenia ostatniego pomiaru oraz zapisu 20 pomiarów;
• Samoczynne wyłączanie się
• Umożliwia pomiar metodą trzy przewodową oraz prosty pomiar dwoma przewodami
• Ostrzega, gdy podczas pomiaru rezystancji, wtyki przewodów pomiarowych znajdują się w niewłaściwych gniazdach
• Informuje o przekroczeniu zakresu pomiarowego
• Posiada podwójną izolację i jest odporny na deszcz

Rezystancja izolacji

Dla napięcia probierczego 500 V: 0 ~ 5 GOhm
• 0 ~ 99,9 MOhm ±(3%+5)
• 100 MOhm ~ 5 GOhm ±(5%+5)

Dla napięcia probierczego 1000 V: 0 ~ 5 GOhm
• 0 ~ 99,9 MOhm ±(3%+5)
• 100 MOhm ~ 5 GOhm ±(5%+5)

Dla napięcia probierczego 2500 V: 0 ~ 20 GOhm
• 0 ~ 99,9 MOhm ±(3%+5)
• 100 MOhm ~ 9,9 GOhm ±(5%+5)
• 10 ~ 20 GOhm ±(10%+5)

Przyciski i przełącznik trybu

• Przycisk PI/DAR: pomiar indeksu polaryzacji / DAR
• Przycisk ZERO/LIGHT: włącza i wyłącza podświetlenie, resetuje wyświetlacz do zera dla pomiaru niskiej rezystancji
  izolacji
• Przycisk TEST: włącza i wyłącza pomiar rezystancji izolacji
• Przełącznik trybu w pozycji ACV: do pomiaru napięcia AC
• Przełącznik trybu w pozycji CONTINUITY: do pomiaru niskiej rezystancji
• Przełącznik trybu w pozycji 500 V/1000 V/2500 V: do pomiaru napięcia

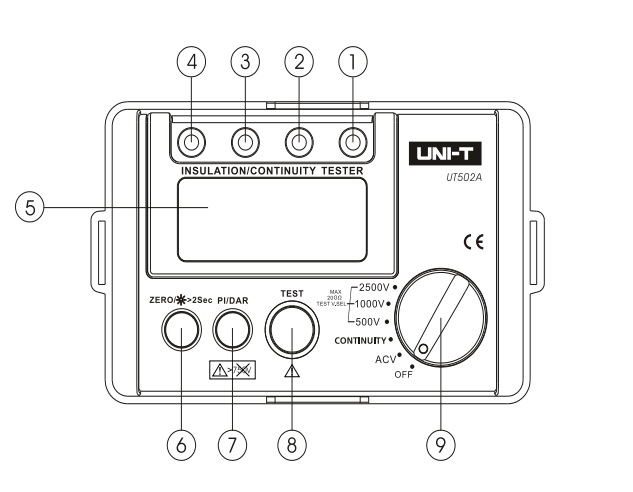

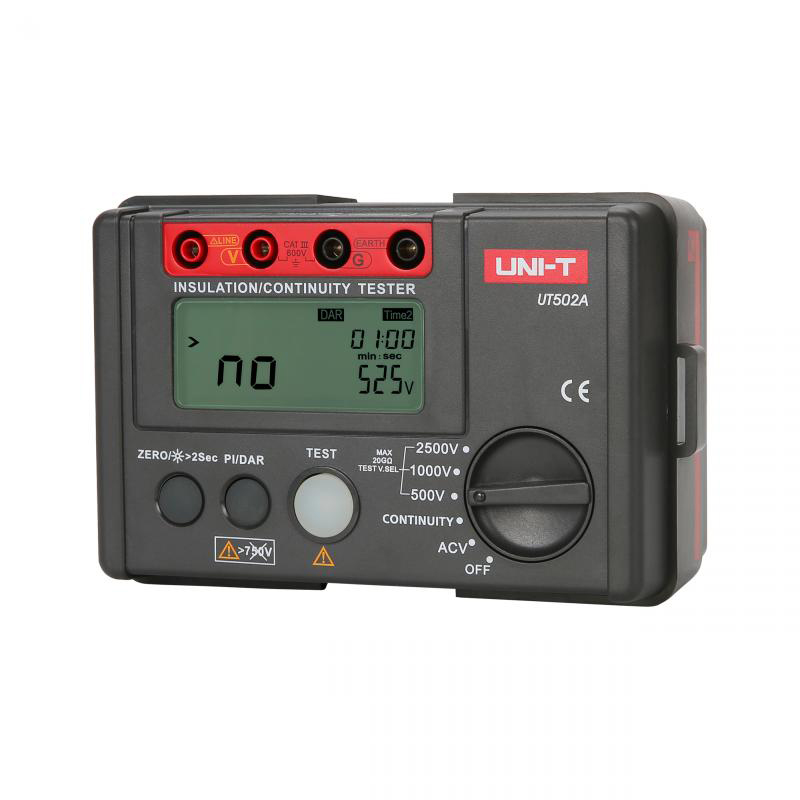

Opis urządzenia

1. Gniazdo EARTH
2. Gniazdo ujemne przewodu pomiarowego
3. Gniazdo dodatnie przewodu pomiarowego
4. Gniazdo LINE, wysokie napięcie dla pomiaru rezystancji izolacji
5. Wyświetlacz LCD
6. Przycisk podświetlenia
7. Przycisk zmiany trybu PI/DAR
8. Przycisk TEST
9. Przełącznik zmiany trybu

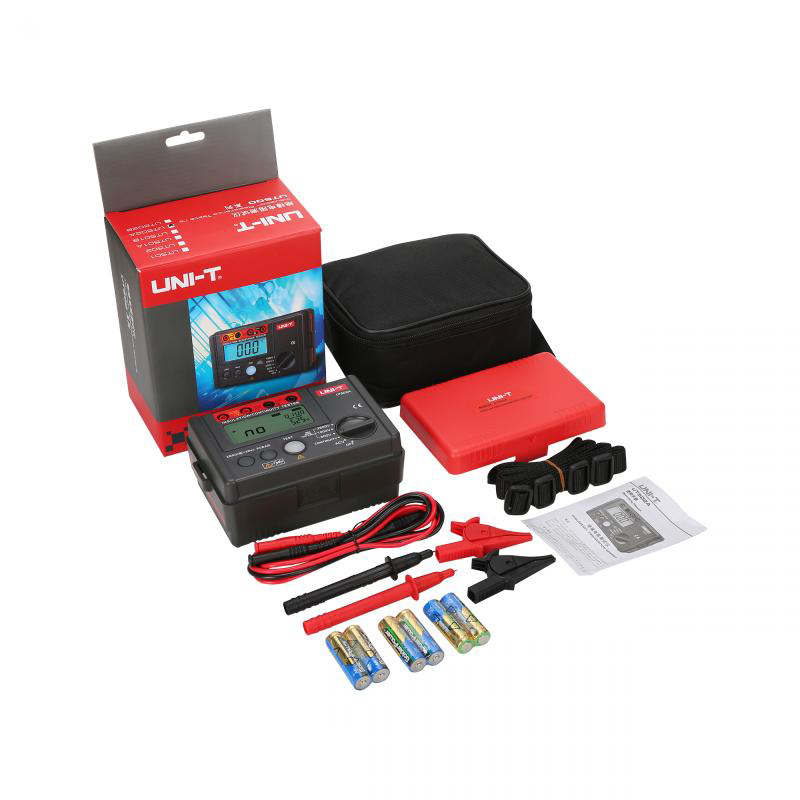

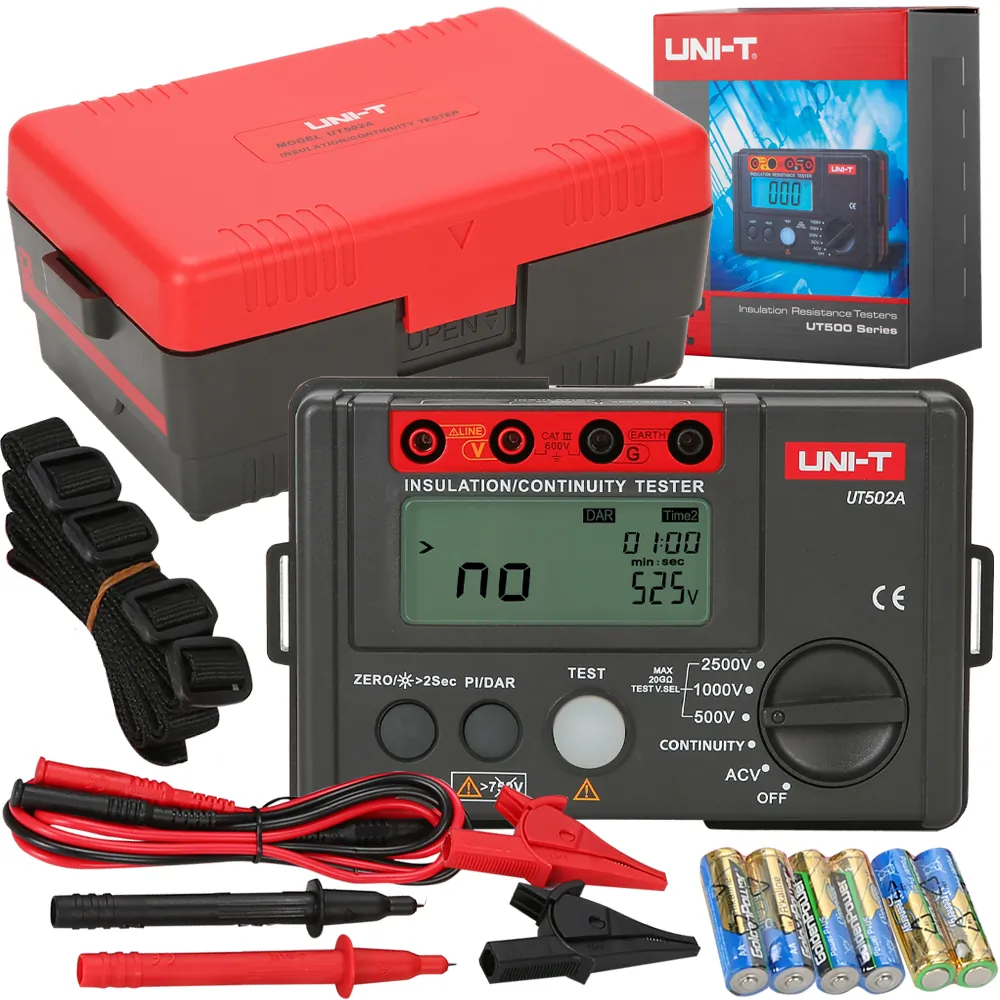

• Miernik rezystancji izolacji
• Przewody pomiarowe
• Krokodylki pomiarowe

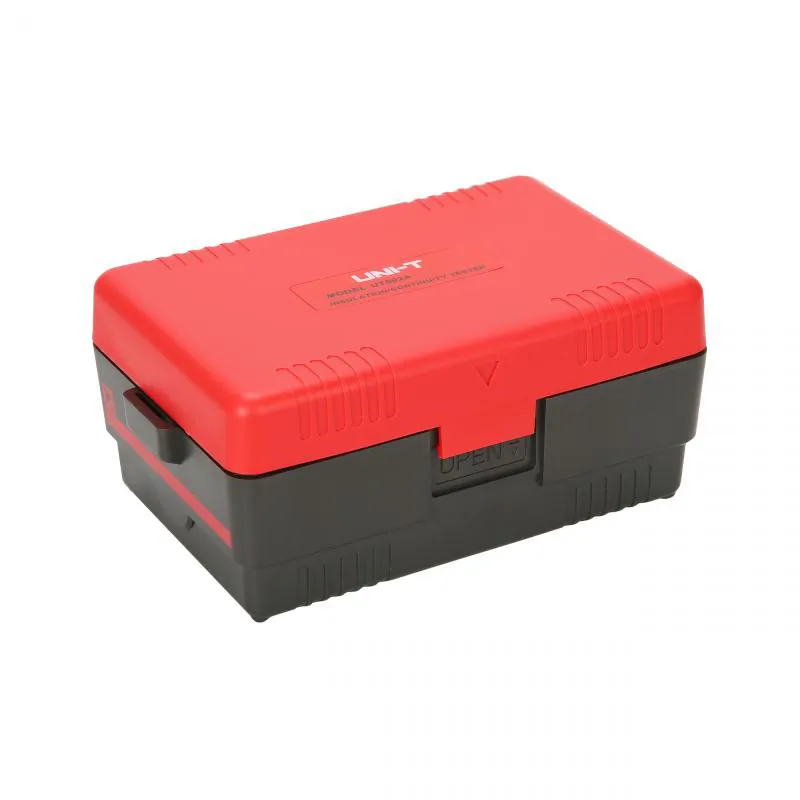

• Etui
• Pasek

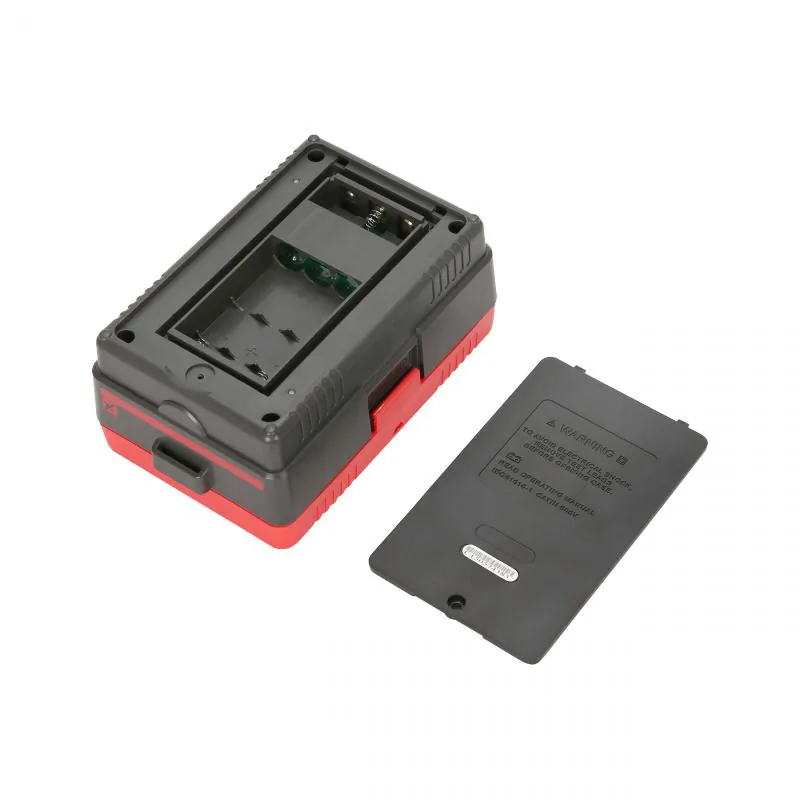

• Baterie
